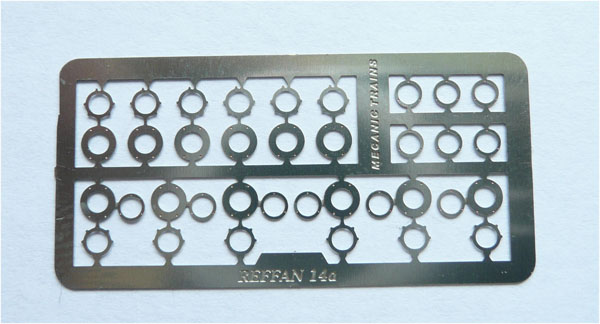

Photo1 : Réf. fan 14 a : les pincettes dépassent légèrement du cercle « intérieur ». |
 |

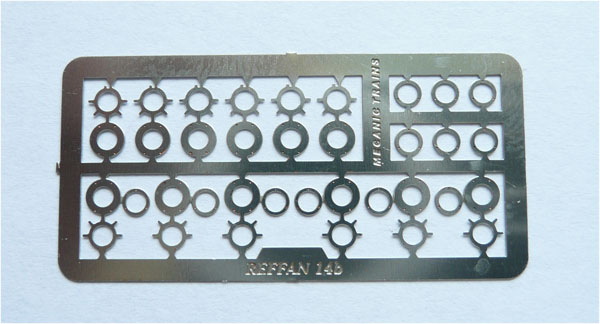

Photo 2 : Réf. fan 14 b : les pincettes sont prolongées pour être repliés contre.

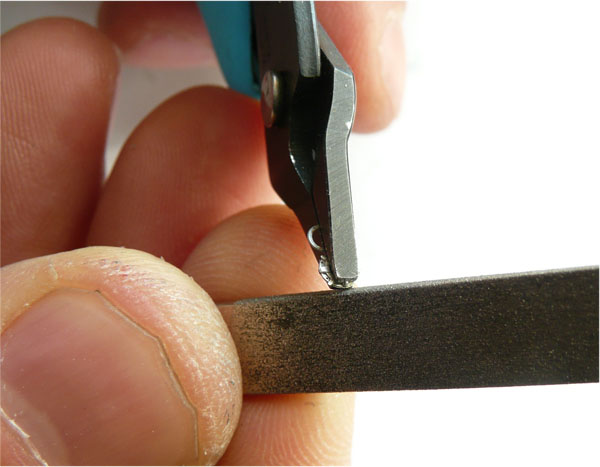

Les pièces sont en deux parties articulées qui se replient l’une sur l’autre.
|
 |

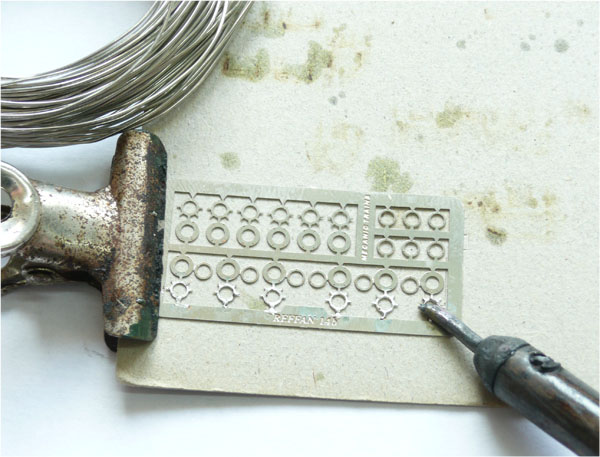

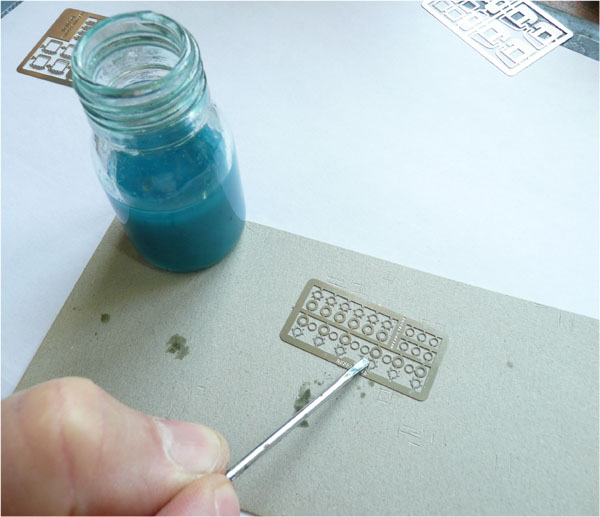

Photo 3 : Déposer d’abord du flux à l’arrière des supports de pincettes. |
 |
Photo 4 : Etamer avec très peu de soudure. |
 |

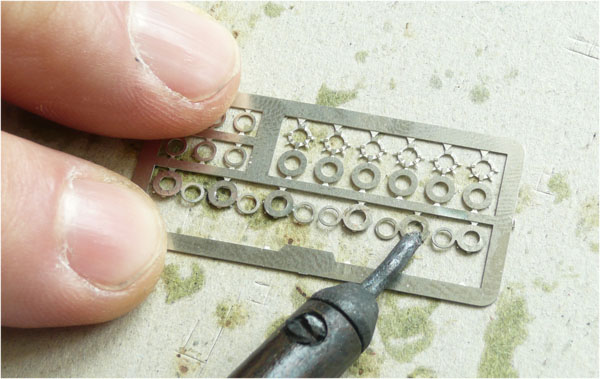

Photo 5 : Replier les supports dans un angle d’un peu moins de 90° et y déposer de nouveau un peu de flux.
|
 |
Photo 6 : Rabattre complètement les supports, vérifier leur centrage.
Par derrière les entourages de feux, passer la panne du fer à souder propre (sans soudure dessus).
La chaleur fond la soudure, assemblant les deux parties sans surcharge.
|
 |
 |

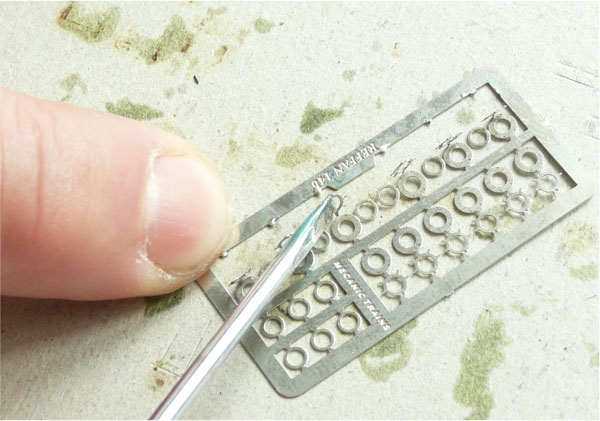

Photos 7 et 8 : (uniquement sur la Réf. fan 14 b) replier maintenant chaque pincette contre le support.
|
 |

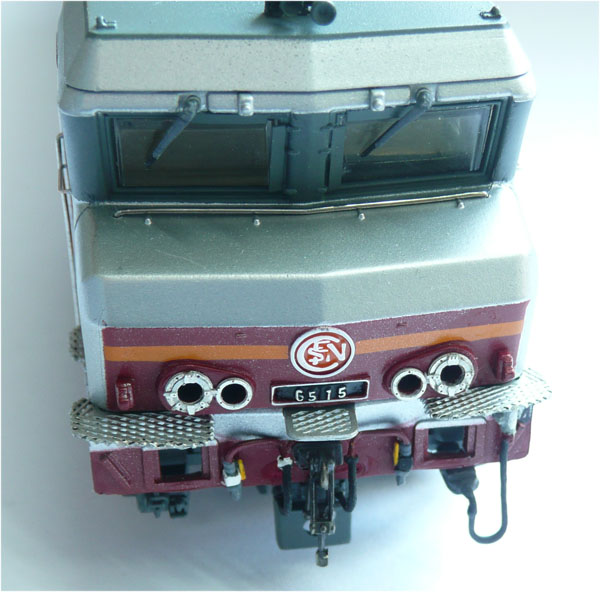

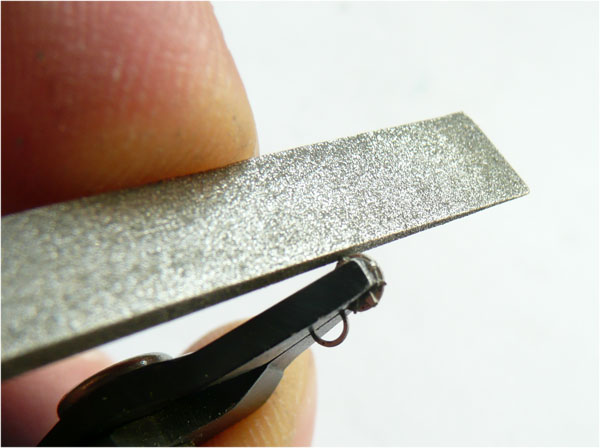

Photo 9 : Coller les pièces sur les phares de la loco, après avoir arasé leur entourage d’origine. Pour un positionnement bien centré, insérer un axe épaulé : diamètre 1. 8 mm sur la partie à rentrer dans le trou, et 2. 5 mm minimum sur la partie en appui contre la pièce.
|
